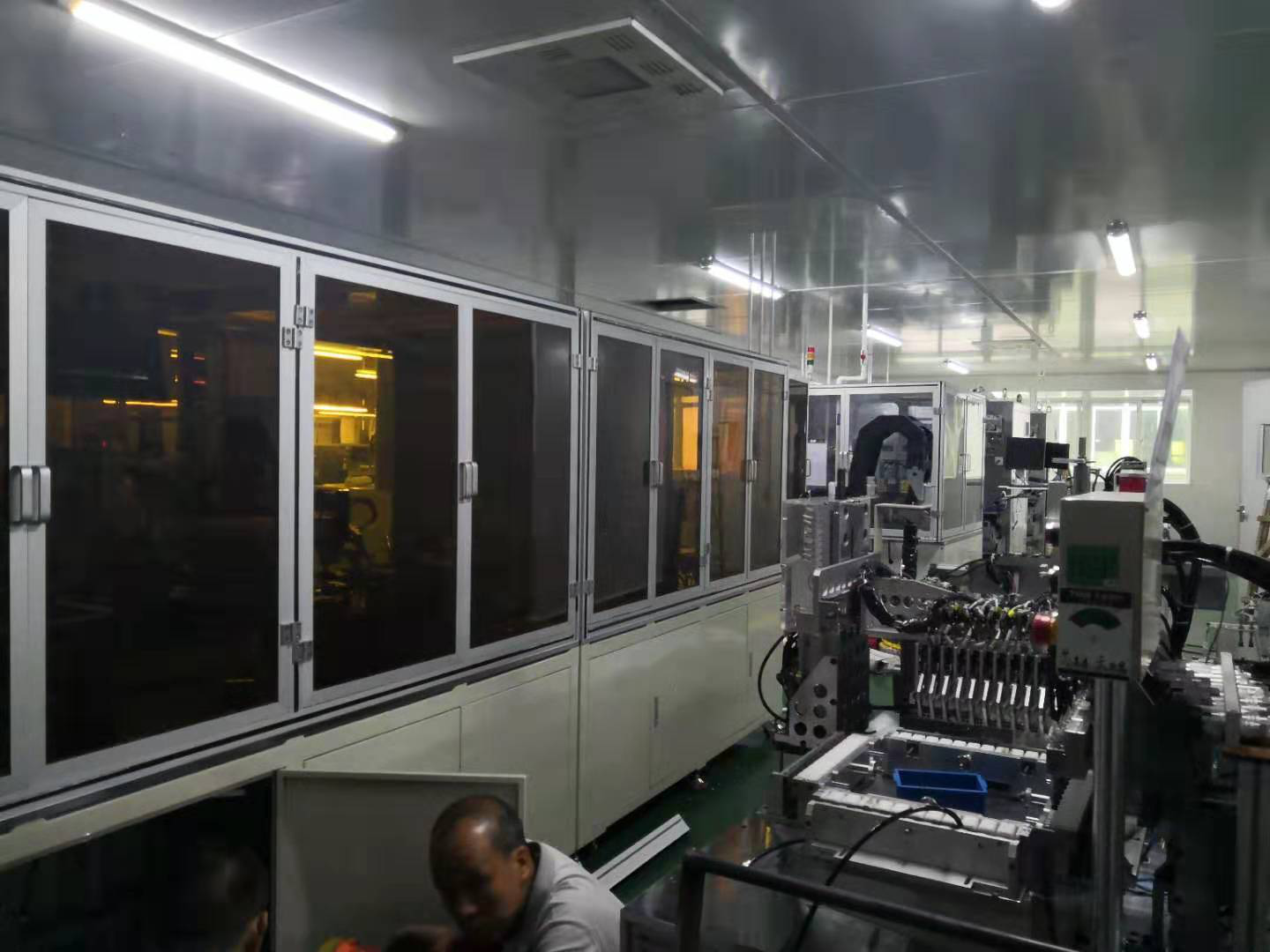

鋁殼電芯自動組裝線

產品描述
產品視頻

SZBRZZX-003
① 電氣控制系統：日本PANASONIC PLC控制系統、臺灣凌華工控機，博睿精機數據存貯、分析系統；CCD視覺檢測系統
② 氣動元件：SMC，
③直線導軌：臺灣HIWIN

技術特點
1）全自動：機器集熱壓、貼底膠、套隔圈、綁隔圈、入電芯、極耳焊接、極耳折彎、扣蓋、自動圓角焊各工序為一體，高度集成化，人性化操作界面方便人工操作，故障自動報警。
2）蓋板及電芯采用CCD拍照檢查，剔除無料或者不良電芯。蓋板焊接與極耳折彎、扣蓋一次完成，減少人工的檢查和不良品率。
4）精度高：采用精密模組加步進馬達使移送精度達±0.02MM，焊接偏差±0.2MM.
5）高度智能化：人性化操作界面方便人工操作，故障自動報警，剔除、報警提示功能，故障點一目了然
6）操作維護簡單：人員稍做培訓即可操作設備，維護保養較簡單
7）產品合格率≥99%，不含外界來料因素。
9）調速器加保護蓋，防誤動，接線處有保護罩，防觸電。
10）整機完整操作說明，方便使用人員查閱。

二、技術參數（可根據客戶特殊尺寸定制）

機器型號	BRHJZW-3
規格	適用電池型號: D:3—10mm W: 30—80mm H:30—90mm
工作速度	10～12PCS/MIN
焊接精度	焊點偏差±0.2MM.
電源	220V/50HZ
氣壓	0.5～0.6Mpa
功率	３.8KW （不含激光焊機）
設備重量	200KG
外形尺寸	（長寬高）６.31.３５1.9
嫁動率:	≥99%
合格率：	產品合格率≥98%
